راهنمای مهندسی انتخاب و ارزیابی پارچه فیلتر غبارگیر

در غبارگیرهای کیسه ای یا Baghouse، پارچه فیلتر(Filter Media) یکی از مهم‌ترین اجزای مؤثر بر عملکرد سامانه فیلتراسیون است.
انتخاب نادرست پارچه می‌تواند باعث افت فشار (Pressure Drop) بیش از حد، کاهش راندمان جداسازی، افزایش دفعات تمیزکاری، افزایش مصرف انرژی، کوتاه شدن عمر کیسه و افزایش انتشار غبار شود. اما انتخاب پارچه فقط انتخاب یک نوع الیاف نیست. جنس الیاف، ساختار پارچه، وزن و ضخامت، نفوذپذیری هوا، دما و رطوبت، ترکیب شیمیایی گاز، ویژگی‌های غبار، روش تمیزکاری و الزامات انتشار باید همزمان بررسی شوند.

هدف این مقاله ارائه یک چارچوب مهندسی برای انتخاب، ارزیابی و مقایسه پارچه‌های فیلتر غبارگیر صنعتی است.

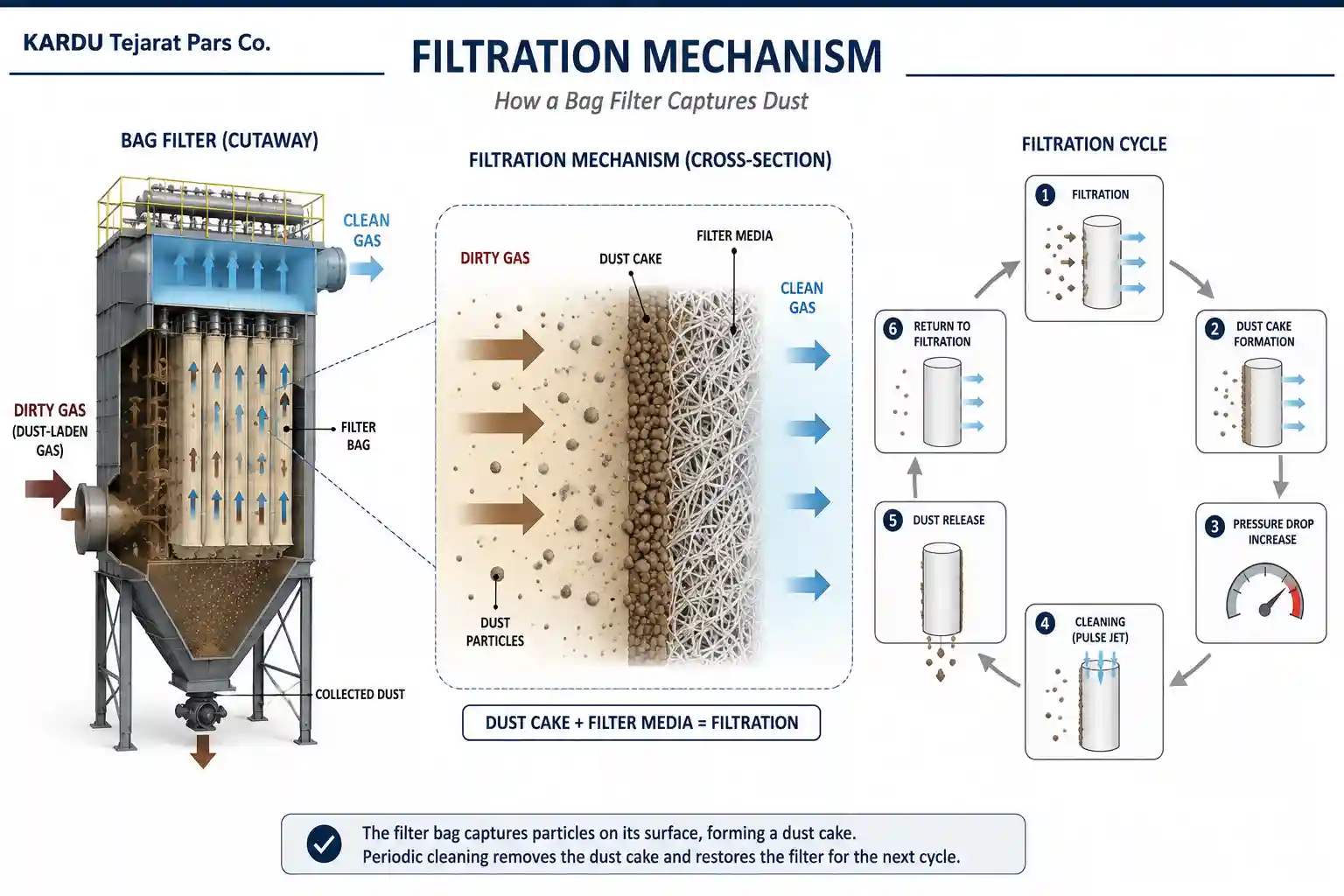

در یک غبارگیر کیسه‌ای، گاز آلوده از پارچه عبور می‌کند و ذرات غبار از جریان گاز جدا می‌شوند.
در مراحل اولیه کار، ساختار خود پارچه نقش مهمی در جداسازی ذرات دارد. با ادامه کار، ذرات روی سطح پارچه تجمع پیدا کرده و لایه‌ای از غبار (Dust Cake) تشکیل می‌دهند.
این لایه در بسیاری از کاربردها نقش مهمی در جداسازی ذرات ریز دارد. با این حال، افزایش بیش از حد ضخامت لایه غبار باعث افزایش مقاومت در برابر عبور گاز و در نتیجه افت فشار بیش از حد می‌شود.

به همین دلیل، پارچه فیلتر نباید به‌عنوان قطعه‌ای مستقل از فرآیند انتخاب شود. عملکرد واقعی آن در تعامل با شرایط بهره‌برداری غبارگیر شکل می‌گیرد.

عملکرد پارچه فیلتر حاصل ترکیب چند سازوکار مختلف جداسازی ذرات است.

۲-۱. غربال‌شدن (Sieving)

ذرات بزرگ‌تر یا ذراتی که امکان عبور از مسیرهای مؤثر موجود در ساختار پارچه را ندارند، توسط ساختار پارچه نگه داشته می‌شوند.

۲-۲. برخورد اینرسی (Inertial Impaction)

ذراتی که به دلیل جرم و سرعت خود نمی‌توانند به‌طور کامل مسیر جریان گاز را دنبال کنند، با الیاف برخورد می‌کنند.

۲-۳. رهگیری (Interception)

برخی ذرات مسیر جریان گاز را دنبال می‌کنند، اما به دلیل فاصله کم از الیاف با سطح آن‌ها تماس پیدا کرده و جدا می‌شوند.

۲-۴. انتشار (Diffusion)

ذرات بسیار ریز تحت تأثیر حرکت تصادفی خود می‌توانند با الیاف برخورد کرده و از جریان گاز جدا شوند.

۲-۵. تشکیل لایه غبار (Dust Cake Formation)

با تشکیل لایه غبار روی سطح پارچه، رفتار فیلتراسیون تغییر می‌کند و این لایه می‌تواند نقش مهمی در جداسازی ذرات ریز داشته باشد.

در نتیجه، عملکرد یک پارچه فیلتر را نمی‌توان تنها با یک ویژگی مانند نفوذپذیری هوا یا جنس الیاف توصیف کرد.

پارچه فیلتر نباید فقط بر اساس نام الیاف ارزیابی شود. چند ویژگی اصلی باید همزمان بررسی شوند.

۳-۱. جنس الیاف (Fiber Type)

• پلی‌استر (Polyester)
• آکریلیک (Acrylic)
• پلی‌فنیلن سولفید (PPS)
• آرامید (Aramid)
• پلی‌ایمید (Polyimide)
• الیاف شیشه (Fiberglass)
• پلی‌تترافلوئورواتیلن (PTFE)

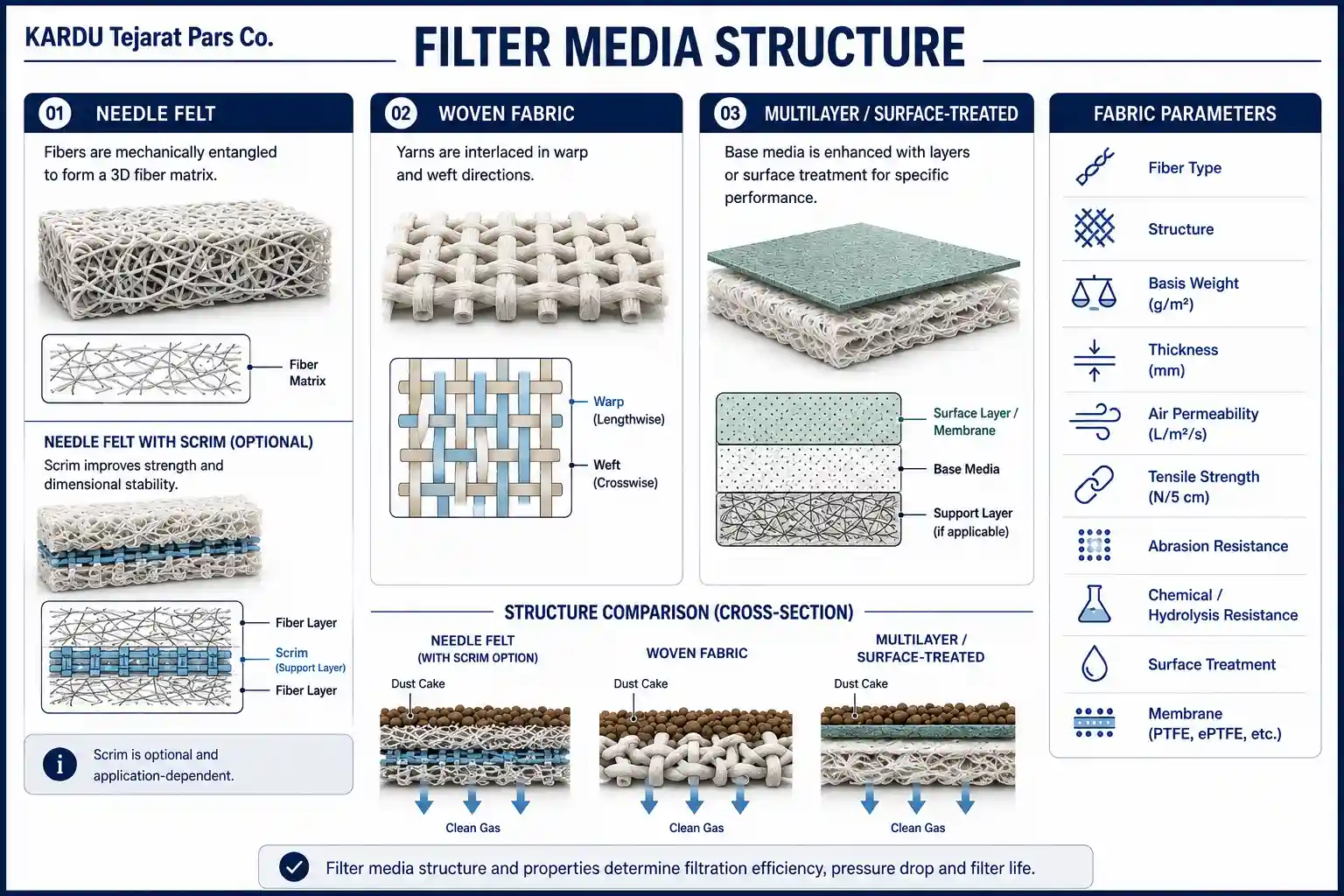

۳-۲. ساختار پارچه (Media Construction)

• بافته‌شده (Woven)
• نمدی (Felted)
• چندلایه یا ترکیبی (Multilayer / Composite)

ساختار پارچه بر نحوه عبور گاز، نگهداری ذرات، رفتار هنگام تمیزکاری و دوام مکانیکی اثر می‌گذارد.

۳-۳. وزن سطحی (Basis Weight)

وزن سطحی بیانگر جرم پارچه در واحد سطح است و معمولاً بر حسب گرم بر مترمربع (g/m²)  بیان می‌شود. این پارامتر برای مقایسه جرم و ساختار پارچه مفید است، اما به‌تنهایی معیار کیفیت یا عملکرد نیست.

۳-۴. ضخامت (Thickness)

ضخامت می‌تواند بر ساختار پارچه، مقاومت عبور گاز، ظرفیت نگهداری ذرات و رفتار مکانیکی آن اثر بگذارد.

۳-۵. پرداخت سطحی (Surface Treatment)

پرداخت‌های سطحی می‌توانند برای تغییر رفتار پارچه در برابر عواملی مانند غبار، رطوبت، روغن، مواد شیمیایی و شرایط تمیزکاری مورد استفاده قرار گیرند.

۳-۶. غشای سطحی (Surface Membrane)

در برخی پارچه‌ها از غشای PTFE  یا ساختارهای مشابه برای ایجاد فیلتراسیون سطحی استفاده می‌شود.

بنابراین، دو پارچه با الیاف یکسان الزاماً عملکرد یکسانی ندارند.

دمای مجاز واقعی می‌تواند به عوامل زیر وابسته باشد:

• نوع و گرید الیاف
• ساختار پارچه
• نوع لایه تقویتی (Scrim / Support Structure)
• پرداخت سطحی
• ترکیب گاز
• غلظت اکسیژن
• رطوبت
• مدت زمان مواجهه با دمای بالا
• دمای پیوسته
• دمای اوج

بنابراین انتخاب نهایی باید بر اساس مشخصات سازنده
و شرایط واقعی فرآیند انجام شود.

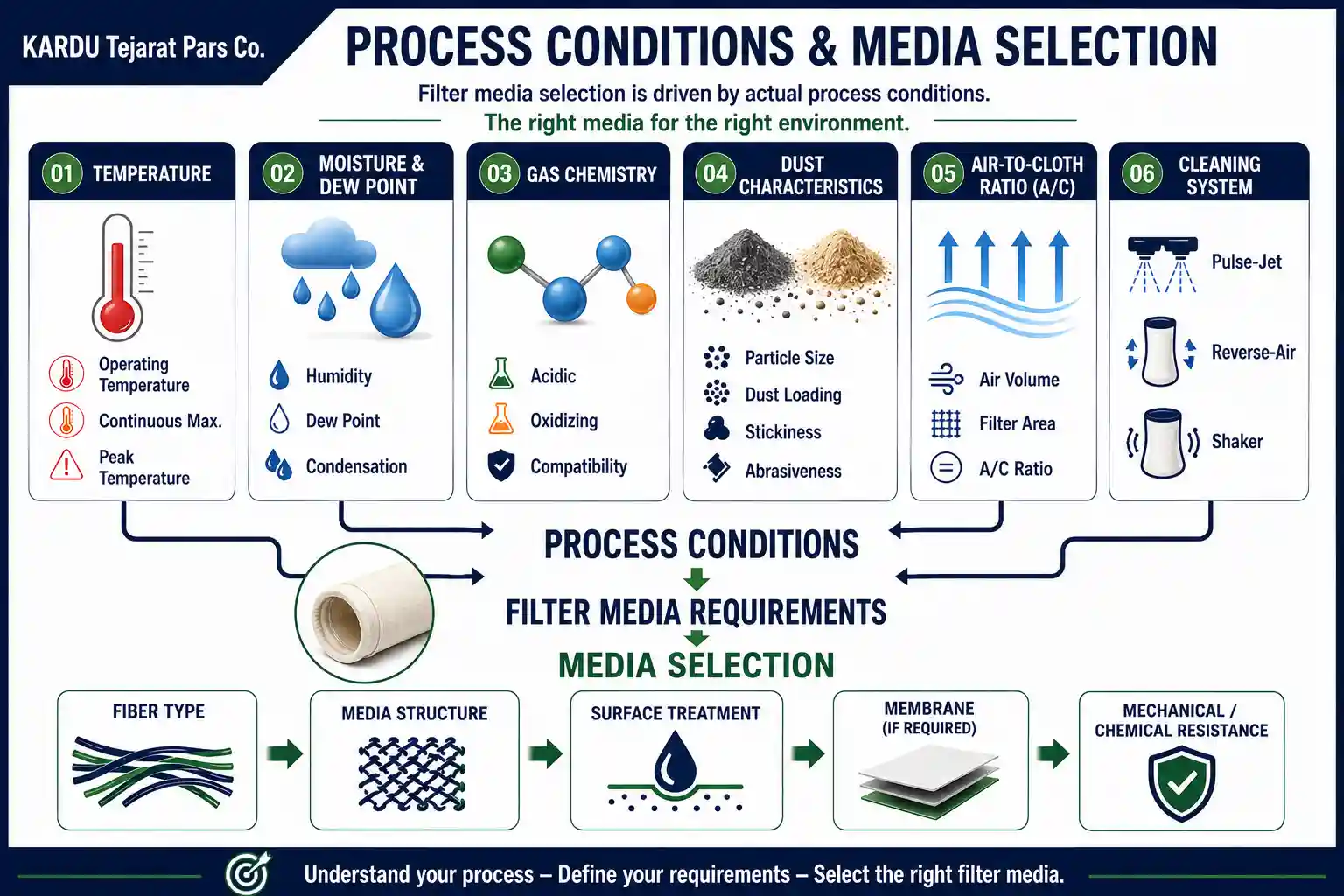

انتخاب صحیح پارچه باید بر اساس داده‌های واقعی سامانه انجام شود.

۵-۱. اطلاعات فرآیند (Process Data)

• دبی گاز (Gas Flow Rate)
• دمای معمول کار (Normal Operating Temperature)
• حداکثر دمای پیوسته (Maximum Continuous Temperature)
• دمای اوج (Peak Temperature)
• رطوبت (Humidity)
• نقطه شبنم (Dew Point)
• ترکیب شیمیایی گاز (Gas Chemistry)
• غلظت اکسیژن (در صورت اهمیت)

۵-۲. اطلاعات غبار (Dust Data)

• نوع غبار
• اندازه ذرات (Particle Size)
• توزیع اندازه ذرات (Particle Size Distribution)
• بار غبار (Dust Loading)
• رطوبت غبار
• چسبندگی
• سایندگی
• دمای ذرات
• احتمال وجود ذرات داغ یا جرقه

۵-۳. اطلاعات غبارگیر (Baghouse Data)

• نوع غبارگیر
• تعداد کیسه‌ها
• ابعاد کیسه‌ها
• سطح فیلتراسیون
• نسبت هوا به پارچه (Air-to-Cloth Ratio)
• روش تمیزکاری (Cleaning Method)
• فشار تمیزکاری
• تناوب تمیزکاری
• افت فشار
• شرایط توزیع جریان گاز (Gas-Flow Distribution)

۵-۴. اطلاعات عملکرد (Performance Data)

• میزان انتشار غبار (Particulate Emissions)
• روند افت فشار
• عمر کیسه (Bag Life)
• الگوی خرابی
• دفعات تمیزکاری
• مصرف هوای فشرده

هرچه این داده‌ها کامل‌تر و قابل‌اعتمادتر باشند، انتخاب پارچه نیز قابل‌اعتمادتر خواهد بود.

۶-۱. دما (Temperature)

در بررسی دما حداقل سه مقدار باید از یکدیگر تفکیک شوند:

• دمای معمول کار
• حداکثر دمای پیوسته
• دمای اوج

یک پارچه ممکن است برای یک دمای مشخص در شرایط عادی مناسب باشد، اما قرار گرفتن مکرر در معرض دمای اوج می‌تواند عمر آن را کاهش دهد.

دما همچنین نباید جدا از رطوبت، اکسیژن و ترکیب شیمیایی گاز بررسی شود.

۶-۲. رطوبت و نقطه شبنم (Humidity & Dew Point)

رطوبت بالا یا کاهش دمای گاز تا نزدیکی نقطه شبنم می‌تواند باعث موارد زیر شود:

• تشکیل میعان (Condensation)
• چسبندگی غبار
• گرفتگی سطح پارچه (Media Blinding)
• افت فشار
• خوردگی
• تخریب شیمیایی

به همین دلیل، نقطه شبنم یکی از داده‌های مهم در انتخاب پارچه و تعیین شرایط مناسب بهره‌برداری است.

در برخی فرآیندها، جلوگیری از ورود گاز به ناحیه میعان می‌تواند به‌اندازه انتخاب جنس صحیح الیاف اهمیت داشته باشد.

۶-۳. ترکیب شیمیایی گاز (Gas Chemistry)

وجود ترکیباتی مانند اسیدها، ترکیبات گوگردی، مواد اکسیدکننده، بخار آب و سایر مواد شیمیایی خورنده می‌تواند عملکرد و عمر پارچه را تحت تأثیر قرار دهد.

نوع و رفتار واقعی غبار از عوامل تعیین‌کننده در انتخاب پارچه است.

۷-۱. اندازه ذرات (Particle Size)

ذرات بسیار ریز می‌توانند نیاز بیشتری به کنترل نفوذ ذرات و استفاده از فیلتراسیون سطحی ایجاد کنند.

۷-۲. بار غبار (Dust Loading)

بار زیاد غبار می‌تواند باعث تشکیل سریع‌تر لایه غبار و افت فشار بیش از حد شود.

۷-۳. چسبندگی (Stickiness)

غبارهای چسبنده می‌توانند تمیزکاری را دشوار کرده و باعث گرفتگی پارچه شوند.

۷-۴. رطوبت (Moisture)

رطوبت می‌تواند رفتار غبار را تغییر داده و احتمال چسبندگی و تشکیل میعان را افزایش دهد.

۷-۵. سایندگی(Abrasiveness)

غبارهای ساینده می‌توانند باعث فرسایش پارچه، به‌ویژه در نقاط دارای سرعت بالا یا بارگذاری موضعی، شوند.

بنابراین پارچه باید بر اساس رفتار واقعی غبار در فرآیند انتخاب شود، نه فقط بر اساس نام صنعتی غبار.

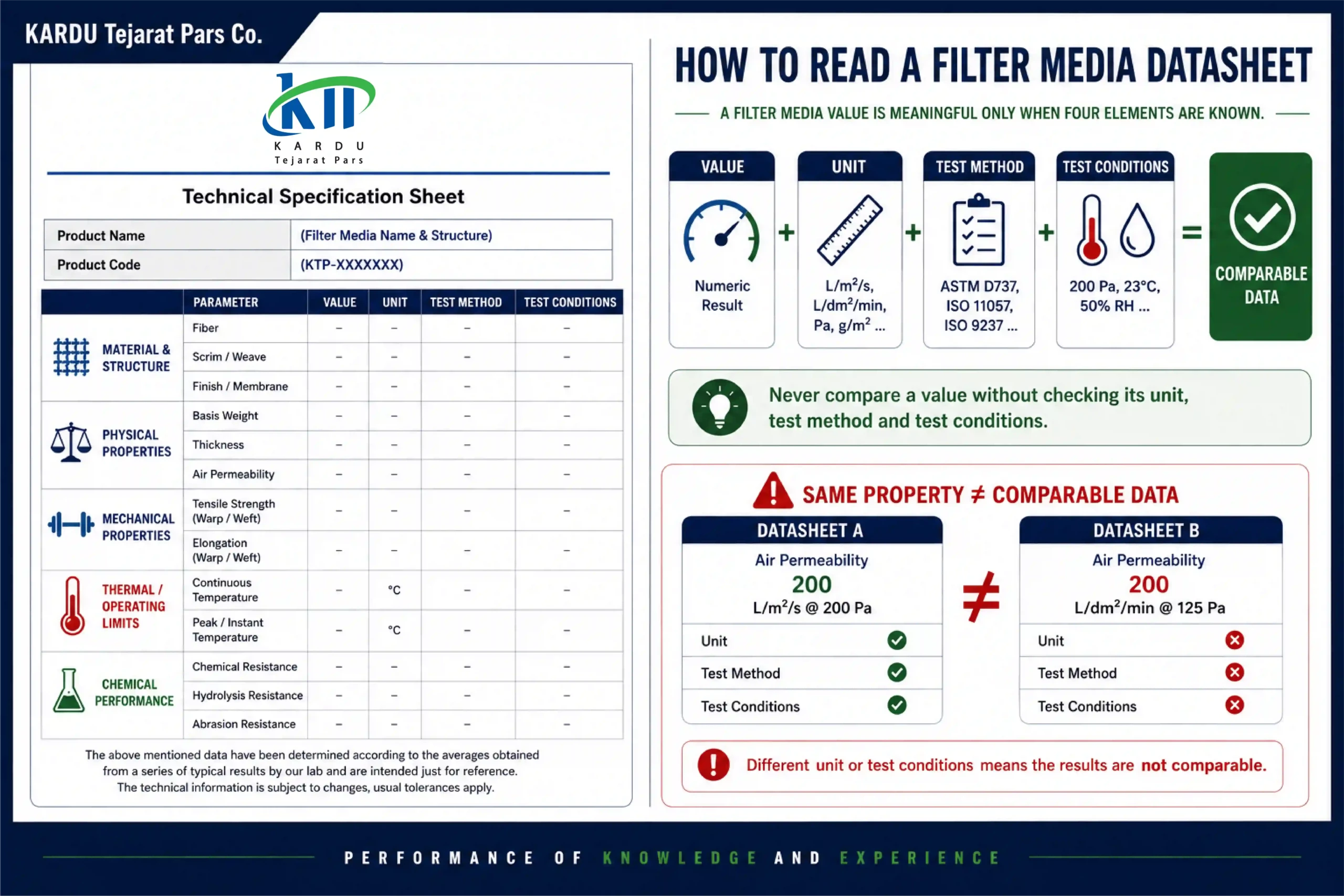

هنگام بررسی برگه فنی (Datasheet) پارچه، مشخصات زیر اهمیت ویژه‌ای دارند:

هیچ‌یک از این پارامترها نباید به‌تنهایی مبنای انتخاب قرار گیرد.

هنگام مقایسه دو پارچه فیلتر، برای هر مشخصه حداقل چهار سؤال باید پرسیده شود:

• مقدار چقدر است؟
• واحد اندازه‌گیری چیست؟
• با چه روش آزمونی (Test Method) اندازه‌گیری شده است؟
• شرایط آزمون (Test Conditions) چه بوده است؟

برای مثال، مقایسه نفوذپذیری هوا در دو پارچه بدون دانستن روش آزمون و اختلاف فشار آزمون می‌تواند نتیجه‌ای گمراه‌کننده ایجاد کند. همین اصل درباره پارامترهایی مانند استحکام کششی، ضخامت، وزن سطحی، نفوذپذیری هوا، مقاومت سایشی و عملکرد حرارتی نیز اهمیت دارد.

نفوذپذیری هوا نشان می‌دهد چه مقدار هوا تحت شرایط مشخص از سطح معینی از پارچه عبور می‌کند. این ویژگی می‌تواند برای بررسی رفتار جریان گاز در پارچه مفید باشد.

پارچه‌ای با نفوذپذیری بالاتر ممکن است در یک کاربرد مشخص مزیت داشته باشد، اما عملکرد نهایی به مجموعه‌ای از عوامل وابسته است:

• نوع غبار
• بار غبار
• ساختار پارچه
• لایه غبار
• روش تمیزکاری
• میزان انتشار مجاز
• افت فشار

مقدار نفوذپذیری هوا نیز باید همیشه همراه با روش و شرایط آزمون تفسیر شود.

ASTM D737-18(2023) یکی از روش‌های استاندارد برای اندازه‌گیری نفوذپذیری هوا در منسوجات است.

بنابراین هنگام مقایسه برگه‌های فنی، فقط عدد نفوذپذیری هوا را مقایسه نکنید.

در کاربردهایی که ذرات بسیار ریز، انتشار پایین یا نفوذ غبار به داخل ساختار پارچه اهمیت بیشتری دارد، فیلتراسیون سطحی (Surface Filtration)  می‌تواند مزیت مهمی ایجاد کند.

غشای PTFE  می‌تواند سطح فیلتراسیون بسیار ریزی ایجاد کرده و در شرایط مناسب به موارد زیر کمک کند:

• کاهش نفوذ ذرات به داخل ساختار پارچه
• کنترل بهتر ذرات ریز
• بهبود جداشدن غبار
• کاهش انتشار ذرات

پارچه پایه همچنان باید از نظر دما، رطوبت، ترکیب شیمیایی گاز، استحکام مکانیکی و شرایط تمیزکاری با فرآیند سازگار باشد. همچنین وجود غشا به این معنی نیست که در تمام کاربردها افت فشار کمتر خواهد شد یا عمر کیسه حتماً افزایش پیدا خواهد کرد. عملکرد نهایی به طراحی پارچه، ساختار غشا و شرایط واقعی فرآیند وابسته است.

استانداردهای آزمون به مقایسه قابل‌اعتمادتر پارچه‌های فیلتر کمک می‌کنند، اما نتایج آزمایشگاهی باید در ارتباط با شرایط واقعی فرآیند تفسیر شوند.

 ۱۲-۱. ISO 11057

ISO 11057:2011 یک روش مرجع برای ارزیابی مقایسه‌ای پارچه‌های فیلتر قابل تمیزکاری (Cleanable Filter Media)، به‌ویژه تحت شرایط استاندارد آزمون مربوط به تمیزکاری پالسی (Pulse-Jet Cleaning)، ارائه می‌کند.

این استاندارد برای بررسی عملکرد فیلتراسیون، انتشار ذرات و رفتار عملیاتی پارچه‌های قابل تمیزکاری کاربرد دارد.

نتایج چنین آزمون‌هایی نباید بدون توجه به شرایط واقعی کارخانه، معادل عملکرد قطعی یک غبارگیر در مقیاس صنعتی تلقی شوند.

۱۲-۲. ISO16891

ISO 16891:2016 روش‌هایی برای ارزیابی نسبی تغییر یا تخریب ویژگی‌های پارچه‌های فیلتر قابل تمیزکاری در اثر مواجهه طولانی‌مدت با شرایط شبیه‌سازی‌شده گاز ارائه می‌کند.

این استاندارد می‌تواند در ارزیابی تغییر خواص مدیا تحت شرایط حرارتی و شیمیایی و در انتخاب یا توسعه مدیای مناسب مفید باشد.

نتایج این آزمون نیز برای پیش‌بینی مستقیم و مطلق عملکرد یک غبارگیر صنعتی طراحی نشده‌اند.

۱۲-۳. VDI 3926 Blatt 1

VDI 3926 Blatt 1:2004-10روش‌های آزمون و ارزیابی پارچه‌های فیلتر قابل تمیزکاری مورد استفاده در سیستم‌های خشک را مشخص می‌کند و بخش اول آن بر پارچه‌های نساجی تمرکز دارد.

۱۲-۴. ASTM D737

ASTM D737-18(2023) برای اندازه‌گیری نفوذپذیری هوا در منسوجات به کار می‌رود و روش آزمون مربوط به این ویژگی را مشخص می‌کند.

به‌جای اینکه ابتدا بپرسیم «کدام پارچه بهتر است؟» باید ابتدا پرسید: «محدودیت اصلی فرآیند چیست؟»

این جدول نقطه شروع انتخاب است و جایگزین بررسی کامل فرآیند نیست.

۱۴-۱. بررسی فقط دما
ممکن است یک پارچه از نظر دمایی مناسب به نظر برسد، اما در همان شرایط به دلیل رطوبت، نقطه شبنم، ترکیب شیمیایی گاز، غلظت اکسیژن یا شرایط تمیزکاری انتخاب مناسبی نباشد.
۱۴-۲. بررسی فقط جنس الیاف
دو پارچه با الیاف یکسان می‌توانند به دلیل تفاوت در ساختار، وزن سطحی، ضخامت، لایه تقویتی، پرداخت سطحی یا غشای سطحی رفتار متفاوتی داشته باشند.
۱۴-۳. مقایسه فقط اعداد برگه فنی
یک عدد بدون دانستن واحد، روش آزمون و شرایط آزمون ممکن است قابل مقایسه نباشد.

پیش از انتخاب نهایی، بهتر است اطلاعات زیر بررسی و تکمیل شوند.

۱۵-۱. فرآیند (Process)

۱۵-۲. گاز و غبار (Gas & Dust)

۱۵-۳. غبارگیر (Baghouse)

۱۵-۴. پارچه فیلتر (Filter Media)

۱۵-۵. برگه فنی و اعتبارسنجی (Datasheet & Validation)

انتخاب پارچه فیلتر را می‌توان در قالب مسیر زیر خلاصه کرد.

این مسیر، انتخاب پارچه را از یک مقایسه ساده میان نام الیاف و اعداد کاتالوگ به یک تصمیم مهندسی مبتنی بر شرایط واقعی فرآیند تبدیل می‌کند.

پارچه فیلتر یک محصول ساده مصرفی نیست؛ بخشی از سامانه فیلتراسیون است. انتخاب صحیح آن باید بر اساس ارتباط میان شرایط فرآیند، ویژگی‌های غبار، شرایط بهره‌برداری غبارگیر، ساختار پارچه و روش تمیزکاری انجام شود. یک پارچه مناسب الزاماً پارچه‌ای با بیشترین محدوده دمایی، بیشترین نفوذپذیری هوا یا بالاترین قیمت نیست.

پارچه مناسب باید بتواند در شرایط واقعی فرآیند، تعادل مناسبی میان عوامل زیر ایجاد کند:

• عملکرد فیلتراسیون
• کنترل انتشار غبار
• افت فشار
• قابلیت تمیزکاری
• دوام مکانیکی
• مقاومت شیمیایی
• پایداری حرارتی
• عمر کیسه
• هزینه چرخه عمر (Life-Cycle Cost)

[۱] International Organization for Standardization (ISO), ISO 11057:2011 — Air quality — Test method for filtration characterization of cleanable filter media.

[۲] International Organization for Standardization (ISO), ISO 16891:2016 — Test methods for evaluating degradation of characteristics of cleanable filter media.

[۳] ASTM International, ASTM D737-18(2023) — Standard Test Method for Air Permeability of Textile Fabrics.

[۴] VDI, VDI 3926 Blatt 1:2004-10 — Testing of Cleanable Filter Media — Standard Test for the Evaluation of Cleanable Filter Media.

[۵] U.S. Environmental Protection Agency (EPA), Monitoring by Control Technique — Fabric Filters.

[۶] U.S. Environmental Protection Agency (EPA), Air Pollution Control Technology Fact Sheet — Fabric Filters.
